TD Mixvent 2000/315 3V-Lüfter mit drei Geschwindigkeiten

Detaillierte Produktbeschreibung

Das Gehäuse des TD-2000 besteht aus verzinktem Stahlblech, das mit Epoxidharzlack beschichtet ist. Das Gehäuse besteht aus einer Montageschiene mit zwei Auslässen und einem Motor, der über Schnellverschlüsse mit den Auslässen verbunden ist. Die Konstruktion ermöglicht die Demontage des Motorteils, ohne dass die Rohrleitungen abgetrennt werden müssen. Die Motoren der Ventilatoren TD- 500 bis TD-2000 haben drei Wicklungen. Der Klemmenblock befindet sich auf dem Ventilatorgehäuse, einige Typen enthalten einen Anlaufkondensator.
Bei Motoren mit drei Wicklungen wird die Drehzahl in drei Stufen mit den Reglern COM 3 oder INT 4P geschaltet, oder es kann eine Spannungsänderungsregelung mit den Reglern REB (stetige Regelung) oder REV (fünfstufige Regelung) verwendet werden.

Der Einbau der Ventilatoren ist in jeder Position möglich. Das Gehäuse darf keine mechanischen Spannungen von den Rohrleitungen übertragen. Es ist notwendig, eine flexible Verbindung zum Rohr zu verwenden.

Parameter:
- luftdurchsatz: 1830/1630/1430^m3/hr
- drehzahl: 2630/2420/2130 U/min
- Rohrdurchmesser: 315 mm
- leistung: 290/223/173 W
- Spannung: 230V
- stromstärke: 1,03/0,79/0,64 A
- Schutzart: IP44
- max. Temperatur: -40 bis +60 °C
- Gewicht: 14 kg

Gebrauchsanweisung hier: Gebrauchsanweisung TD
Katalog mit Produktinformation: Katalog TD

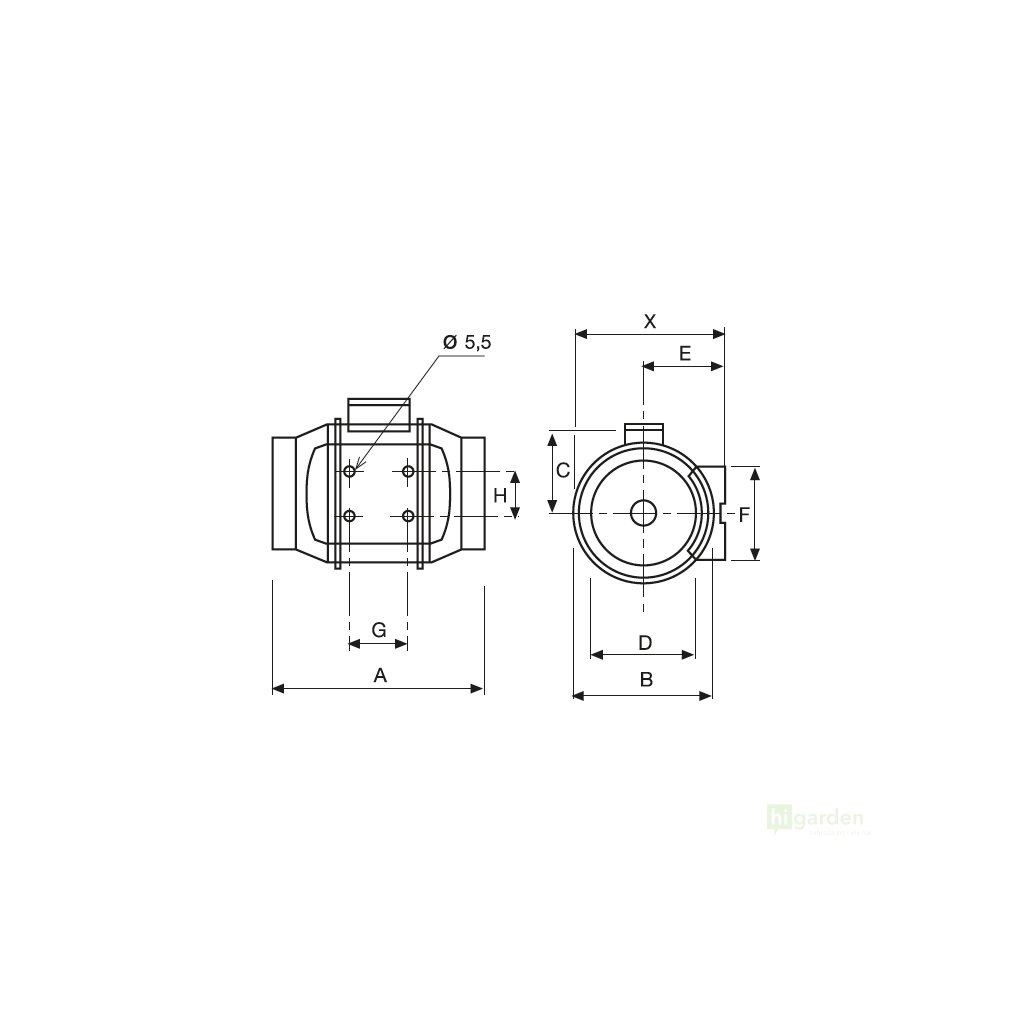

Abmessungen (in mm):

*die Zeichnung des Ventilators ist in der Fotogalerie zu finden
