TD Mixvent 4000/355

Detaillierte Produktbeschreibung

Das Gehäuse des TD-4000 besteht aus verzinktem Stahlblech, das mit Epoxidfarbe beschichtet ist. Das Gehäuse besteht aus einer Montageschiene mit zwei Auslässen und einem Motor, der über Schnellverschlüsse mit den Auslässen verbunden ist. Die Konstruktion ermöglicht die Demontage des Motorteils, ohne dass die Rohrleitungen abgetrennt werden müssen.
Die Motoren TD-4000 und TD-6000 haben eine Wicklung und können durch Änderung der Spannung geregelt werden. Der Motor ist mit einem thermischen Schutz ausgestattet.
Das TD 4000 und 6000 kann nur durch Änderung der Spannung geregelt werden.
Der Klemmenblock befindet sich auf dem Ventilatorgehäuse, einige Typen enthalten einen Anlaufkondensator.

Der Einbau der Ventilatoren ist in jeder Position möglich. Das Gehäuse darf keine mechanischen Spannungen von den Rohrleitungen übertragen. Es ist notwendig, eine flexible Verbindung zum Rohr zu verwenden.

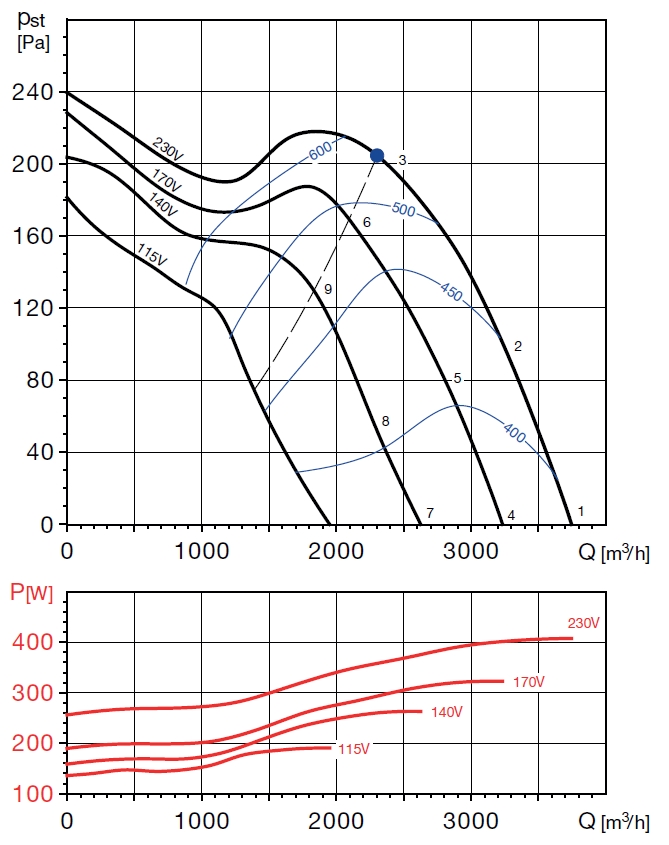

Parameter:
- luftdurchsatz: 3750/3230/2630/1950^m3/h
- drehzahl: 1360/1200/970/730 U/min
- Rohrdurchmesser: 355 mm
- leistung: 407/323/263/190 W
- spannung: 230/170/140/115 V
- stromstärke: 1,69/1,83/1,87/1,72 A
- Schutzart: IP54
- max. Temperatur: -40 bis +40 °C
- Gewicht: 24,6 kg

Gebrauchsanweisung hier: Gebrauchsanweisung TD
Katalog mit Produktinformation: Katalog TD

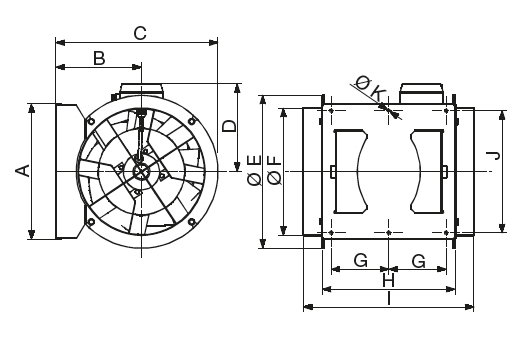

Abmessungen (in mm):

*die Zeichnung des Ventilators ist in der Fotogalerie zu finden
