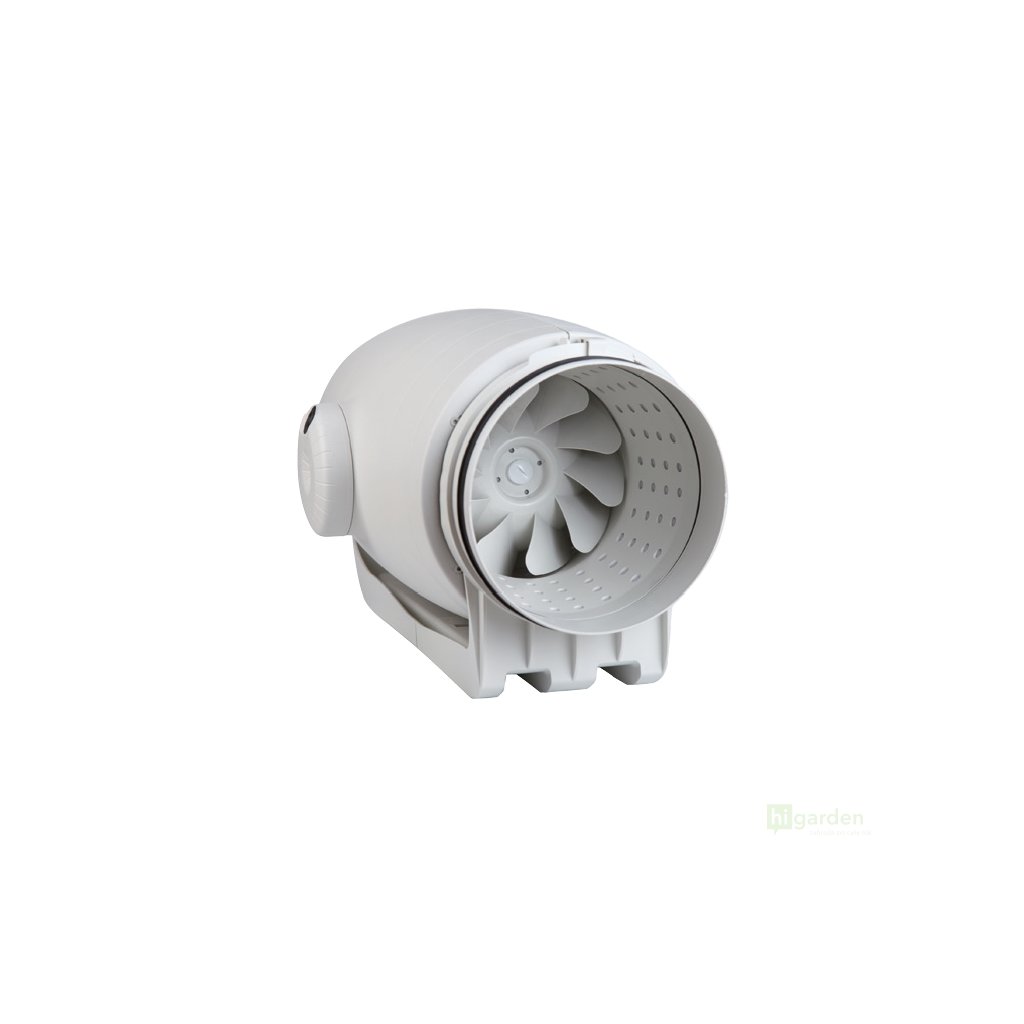

TD Silent 1000/200 3V-Lüfter mit drei Geschwindigkeiten

Detaillierte Produktbeschreibung

Das Gehäuse ist aus Kunststoff gefertigt und besteht aus einer Halterung für die Wand- oder Deckenmontage, einem Schalldämpfer und einem Motor. Leichte Demontage des Motorteils, befestigt mit Schnellverschlüssen. Anschlussbuchsen mit Gummidichtungen. Der Klemmenblock befindet sich auf dem Ventilatorgehäuse und ist um 360° drehbar, um das Kabel aus jeder Richtung anschließen zu können. Bei Motoren mit dreifacher Drehzahl (TD 500–1000 SILENT 3V) erfolgt die Regelung über COM 3 oder INT 4P, optional mit den Reglern REB (stufenlose Regelung) oder REV (fünfstufige Regelung).

Die Montage des Ventilators ist in jeder Position möglich. Das Gehäuse darf keine mechanischen Spannungen von den Rohrleitungen übertragen. Es ist notwendig, eine flexible Verbindung zum Rohr zu verwenden.

Parameter:
- luftdurchsatz: 1040/910/790^m3/h
- drehzahl: 2450/2210/1920 U/min
- Rohrdurchmesser: 200 mm
- Stromverbrauch: 130/127/122
- Spannung: 230V
- stromstärke: 0,55/0,55/0,53 A
- Geräuschpegel: 21/20 dB
- Schutzart: IP44
- max. Temperatur: -20 bis +40 °C

Bedienungsanleitung hier: Anleitung TD Silent
Katalog mit Produktinformationen: Katalog TD Silent

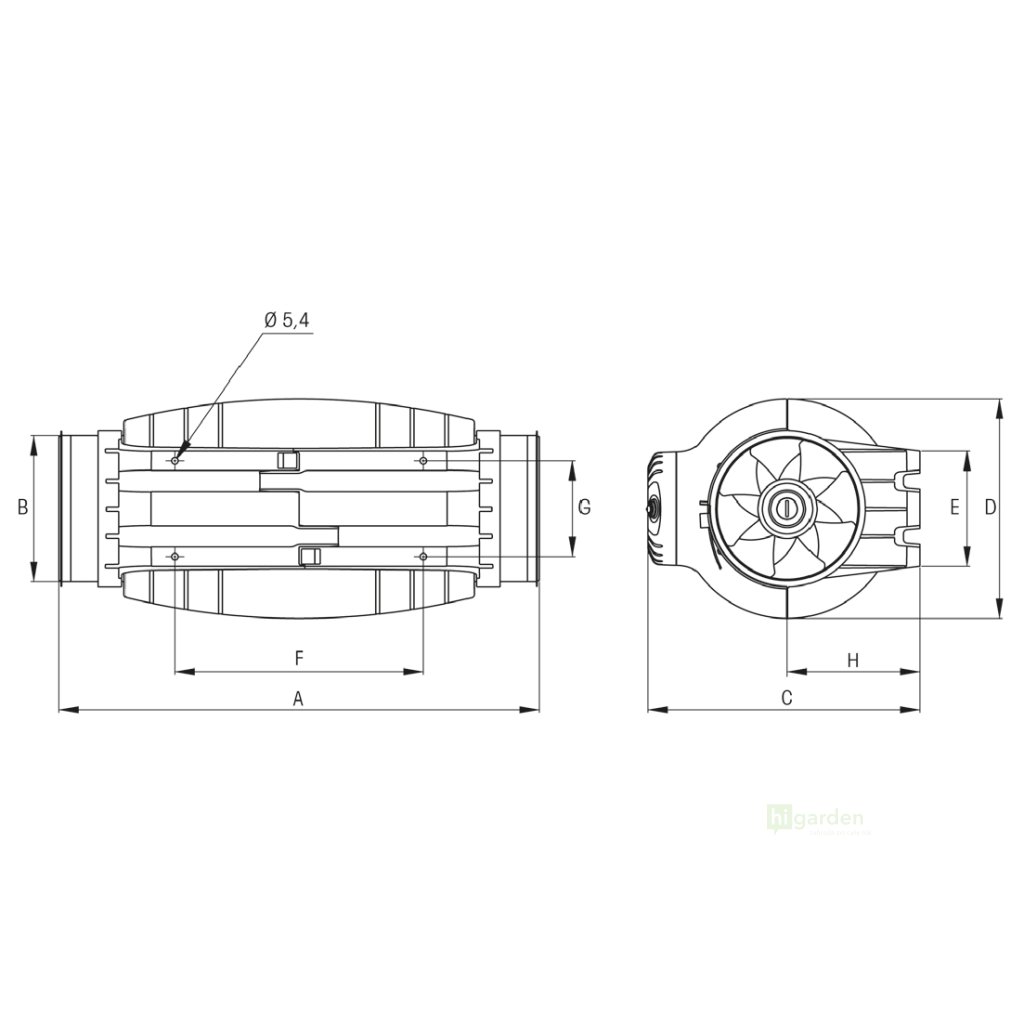

Abmessungen (in mm):

*Die Zeichnung des Ventilators finden Sie in der Fotogalerie
