SANlight Driver Set STIXX 2, 270W (AI5105)

Produktdetailbeschreibung

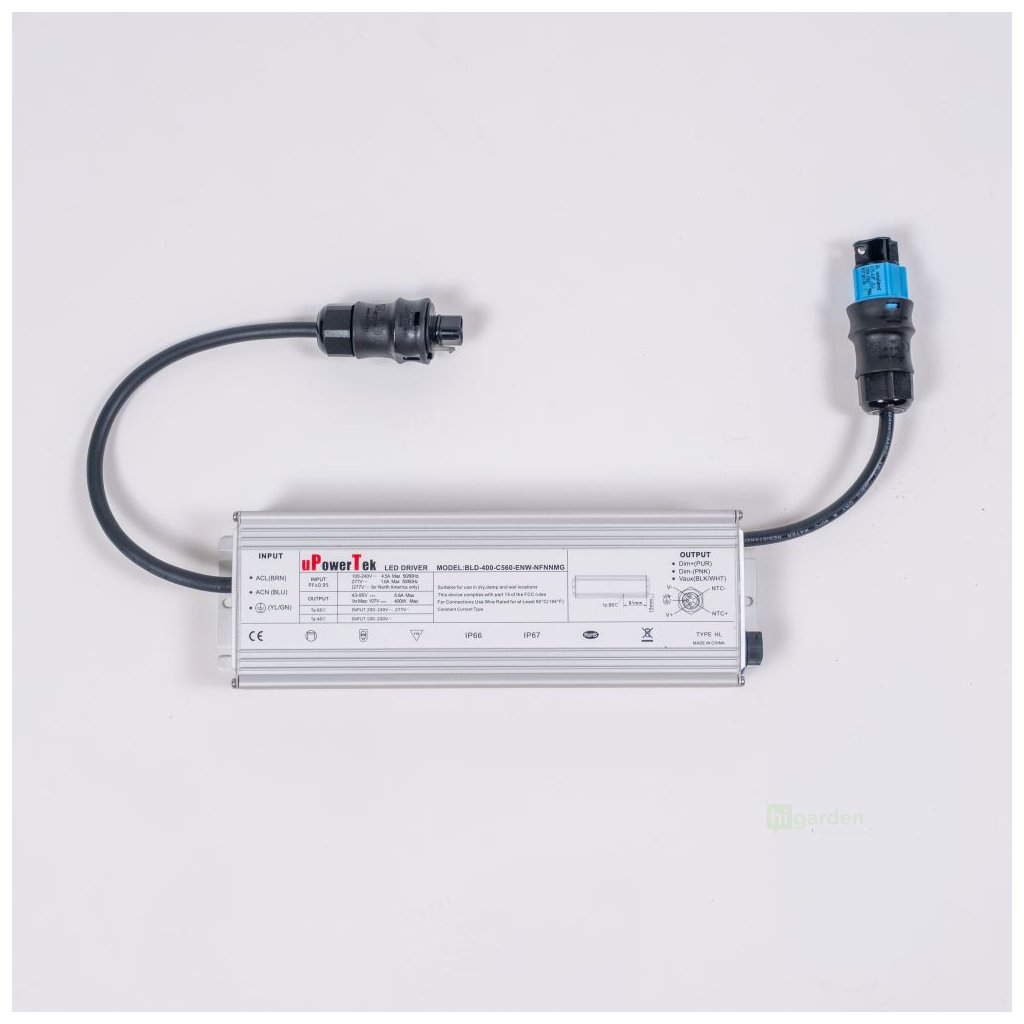

Driver STIXX 2 mit Stromreserve

SANlight Driver Set STIXX 2, 270 W ist ein Smart Driver für die linearen Leuchten STIXX 2-60. Laut offizieller SANlight-Tabelle versorgt er drei Leuchten mit voller Leistung – ebenso wie die kleinere 160 W-Version, jedoch mit einem deutlich höheren Ausgangsstrom (7 A) und Reserve für eine längere Reihe von Stecklingen oder das spätere Hinzufügen weiterer Leuchten (diese laufen dann mit reduzierter Leistung). Er versorgt ausschließlich die STIXX 2-Serie.

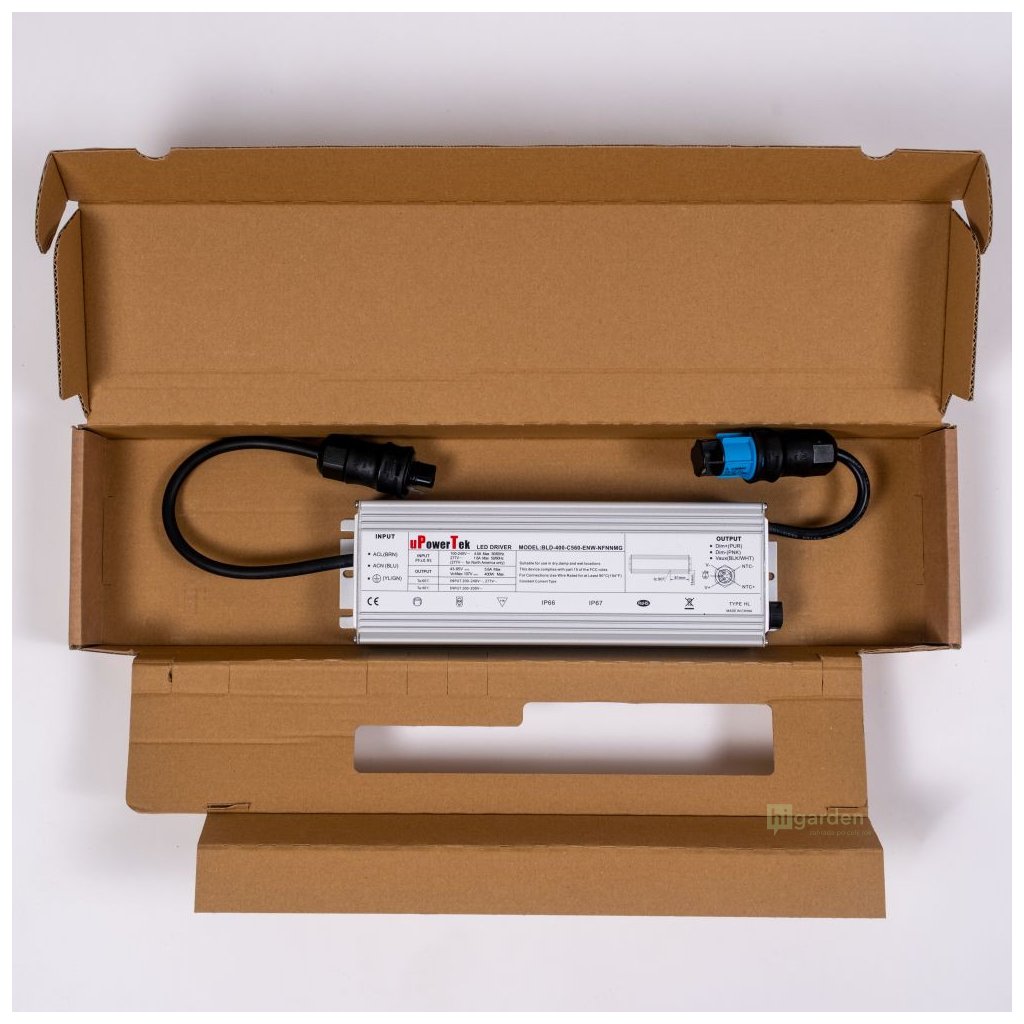

Der Driver wird separat, ohne Leuchten und Kabel, verkauft. Zum Einschalten benötigen Sie STIXX 2-60-Leuchten, die ohne Driver lediglich Leuchten ohne Lichtemission sind.

Netzkabel zum Anschluss des Drivers

Für den Anschluss des Drivers an das Stromnetz benötigen Sie ein separates SANlight-Netzkabel, das nicht im Lieferumfang enthalten ist. Sie können zwischen zwei kompatiblen Varianten wählen:

• SANlight-Netzkabel für Q-Series Gen2 – Variante mit geradem Stecker.
• Angled SANlight-Netzkabel für EVO/Q-Series – Variante mit Winkelstecker.

Beide Kabel dienen der Stromversorgung dieses Drivers über das Stromnetz. Kabel und Verteiler zum Verbinden des Drivers mit den STIXX-Leuchten werden je nach Aufbau separat ausgewählt.

Technische Daten

• Typ: Netzteil-Driver (Smart Driver) für die STIXX-Serie
• Maximale Ausgangsleistung: 270 W
• Geeignet für: STIXX 2-60-Leuchten (nur dieselbe Serie)

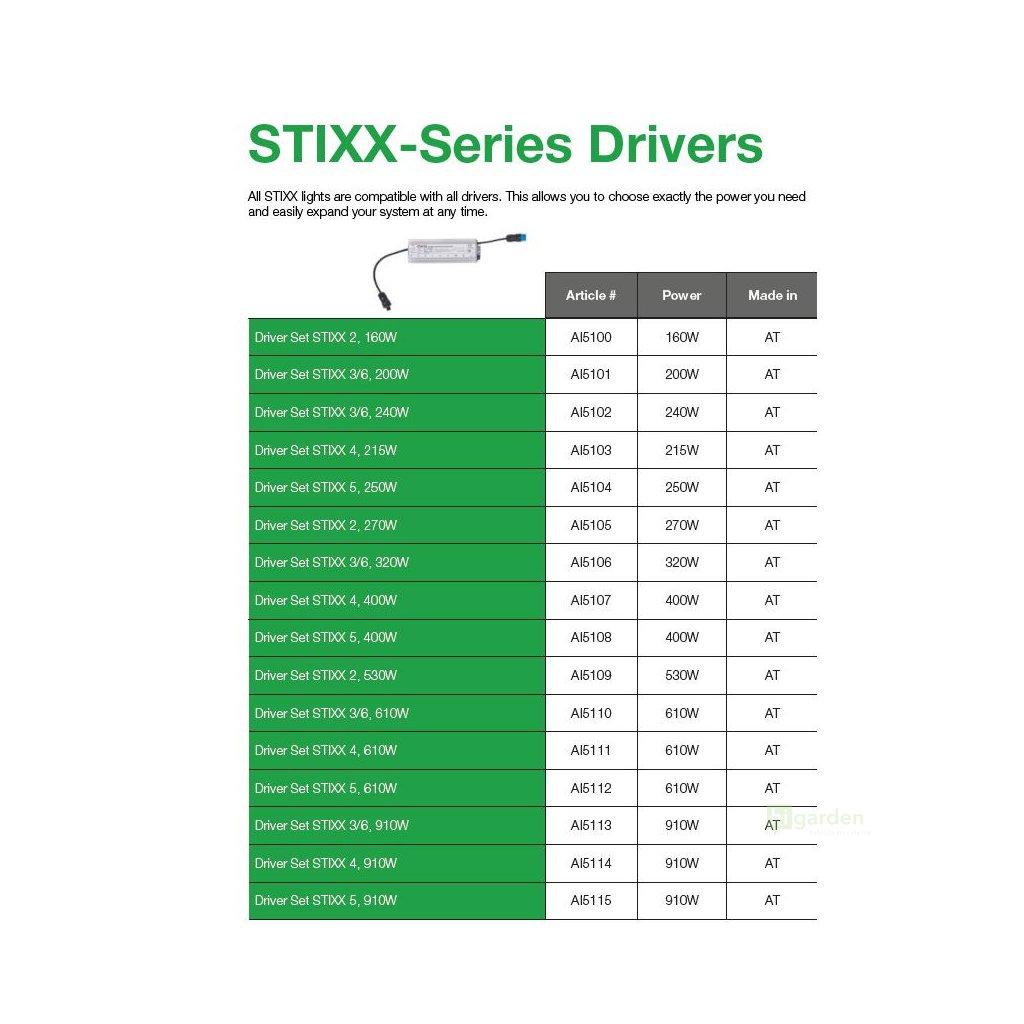

• Bei voller Leistung (offizielle SANlight-Tabelle): drei Leuchten (3 × 47 W = 141 W)
• Nennleistungsaufnahme einer Leuchte: 47 W
• Max. Ausgangsstrom: 7,0 A
• Typ. Ausgangsspannung: 38 V DC
• Abmessungen (L × B × H): 281 × 90 × 41,5 mm
• Gewicht: 1,92 kg
• Eingangsspannung: 120–240/277 V AC, 50/60 Hz

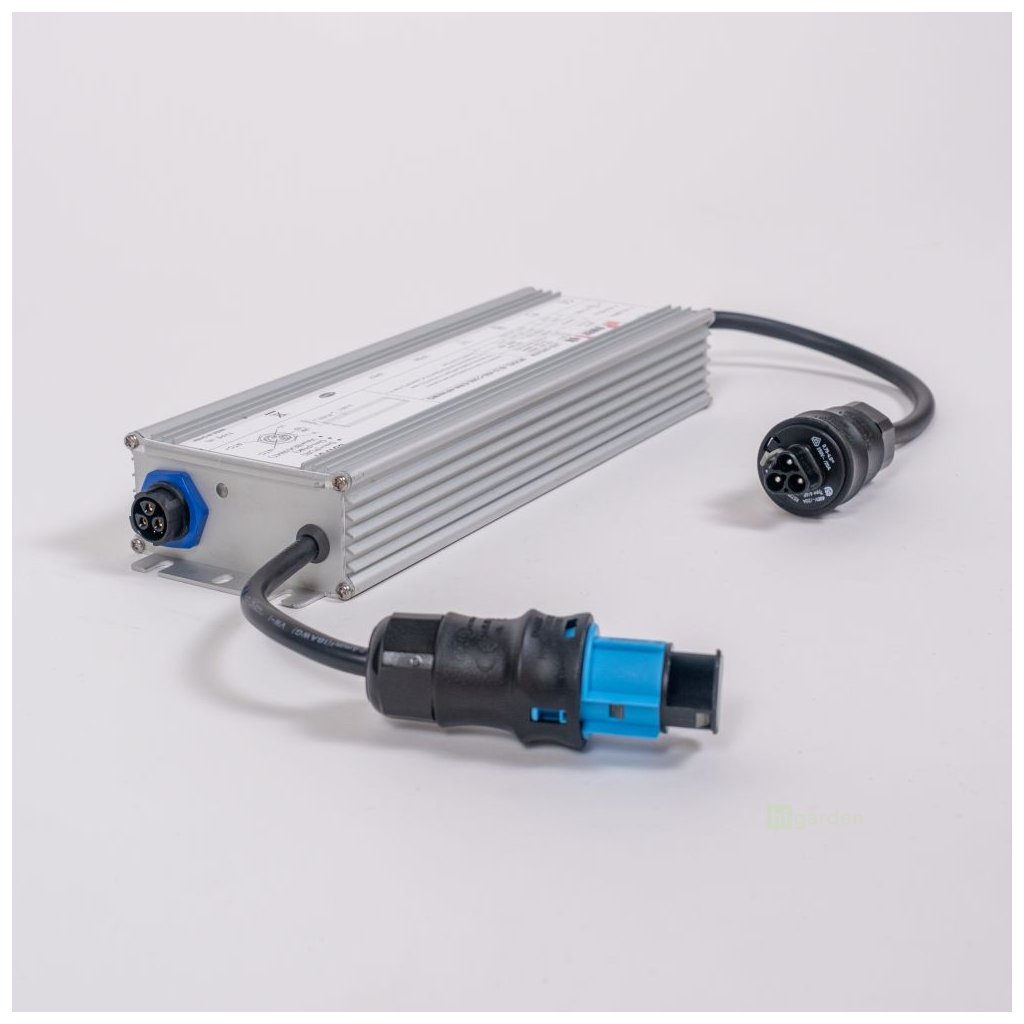

• Dimmen: blauer Anschluss am Driver (M-Dimmer, Bluetooth Dimmer oder 0–10 V)
• Ungenutzte DC-Anschlüsse: Abschlusskappe (erforderlich)
• Wasserbeständigkeit: M19-Anschluss an der Leuchte IP68; der Netzstecker des Drivers ist nicht wasserbeständig

Kompatibilität

Kompatibel:

• SANlight-Leuchten STIXX 2-60 und Undercanopy STIXX 2-60 – bei voller Leistung drei Leuchten (höhere Stromreserve von 7 A)
• SANlight-Abschlusskappe (AI5010) für ungenutzte DC-Anschlüsse des Drivers
• SANlight-Dimmer M-Dimmer und Bluetooth Dimmer, alternativ 0–10-V-Signal (blauer Anschluss am Driver)
• Verlängerungskabel und M19-Verteiler (5 PIN) aus dem STIXX-Zubehör zum Verbinden mehrerer Leuchten

Nicht kompatibel:

• Ostatní STIXX-Reihen (3-80, 4-100, 5-120 und 6-150) – der Driver ist nur für seine eigene Reihe vorgesehen
• Das Mischen verschiedener STIXX-Modelle an einem Driver – identische Leuchten sind erforderlich
• STIXX 50 – geschlossenes System mit eigener Stromversorgung und anderer Verkabelung
• EVO- und FLEX-II-Leuchten – anderer Anschluss und andere Stromversorgung

Wann Sie zur 270 W-Version greifen sollten

Auch der kleinere 160 W-Driver kann drei Leuchten mit voller Leistung versorgen. Wählen Sie die 270 W-Version daher vor allem wegen der Reserve: Der höhere Strom und die höhere Wattzahl ermöglichen den Anschluss weiterer Leuchten an das Dreier-Set, die dann nur leicht gedimmt laufen. Wenn Sie jedoch eine ganze Wand mit Stecklingen anstreben und mehr Leuchten mit voller Leistung betreiben möchten, sehen Sie sich direkt die 530 W-Version an (sechs STIXX 2-60-Leuchten).

Dimmen und Terminierung

Das Dimmen erfolgt über den Driver, nicht über die Leuchten: An seinen blauen Anschluss wird der magnetische M-Dimmer, der Bluetooth Dimmer SANlight oder ein 0–10-V-Signal angeschlossen, womit die gesamte Installation gleichzeitig geregelt wird. Jeder ungenutzte DC-Anschluss muss anschließend mit einer Abschlusskappe verschlossen werden – sie ist vorgeschrieben, da das System ohne sie beschädigt werden kann.

Wasserbeständigkeit

Während der M19-Anschluss an der Leuchte Feuchtigkeit standhält (IP68), ist der Netzstecker des Drivers nicht wasserbeständig – schützen Sie ihn vor Wasser. Stapeln Sie mehrere Driver nicht übereinander und lassen Sie zwischen ihnen mindestens 10 mm Abstand.

Häufige Fragen

Wie viele STIXX 2-60-Leuchten versorgt der 270 W-Driver?

Bei voller Nennleistung versorgt er drei STIXX 2-60-Leuchten – so gibt es die offizielle SANlight-Tabelle an (ebenso wie bei der 160 W-Version, jedoch mit größerer Stromreserve). Sie können mehr Leuchten anschließen, diese laufen dann jedoch mit reduzierter Leistung. Wenn Sie sechs Leuchten mit voller Leistung betreiben möchten, wählen Sie die 530 W-Version.

Läuft der Driver auch mit weniger Leuchten als der maximalen Anzahl?

Ja. Der Smart Driver erkennt selbst, wie viele Leuchten angeschlossen sind, und passt die Leistung entsprechend an. Bis zur maximalen Anzahl der Leuchten läuft jede STIXX 2-60-Leuchte mit voller Leistung; Sie können also problemlos mit einer Leuchte beginnen und später weitere hinzufügen. Ungenutzte DC-Anschlüsse müssen dabei mit einer Abschlusskappe versehen werden.

Warum werden ungenutzte Anschlüsse des Drivers verschlossen?

Jeder DC-Anschluss des Drivers, den Sie nicht für eine Leuchte nutzen, muss mit einer Abschlusskappe (AI5010) versehen werden – andernfalls droht eine Beschädigung des Systems. Es handelt sich um ein kleines und günstiges Teil, auf das jedoch nicht verzichtet werden darf. Die Abschlusskappe ist weder im Lieferumfang des Drivers noch der Leuchte enthalten. Berücksichtigen Sie daher ihren separaten Kauf beim Aufbau der Installation.
