SANlight Driver Set STIXX 3/6, 240W (AI5102)

Produktdetailbeschreibung

Driver STIXX 3/6 für drei Leuchten 3-80

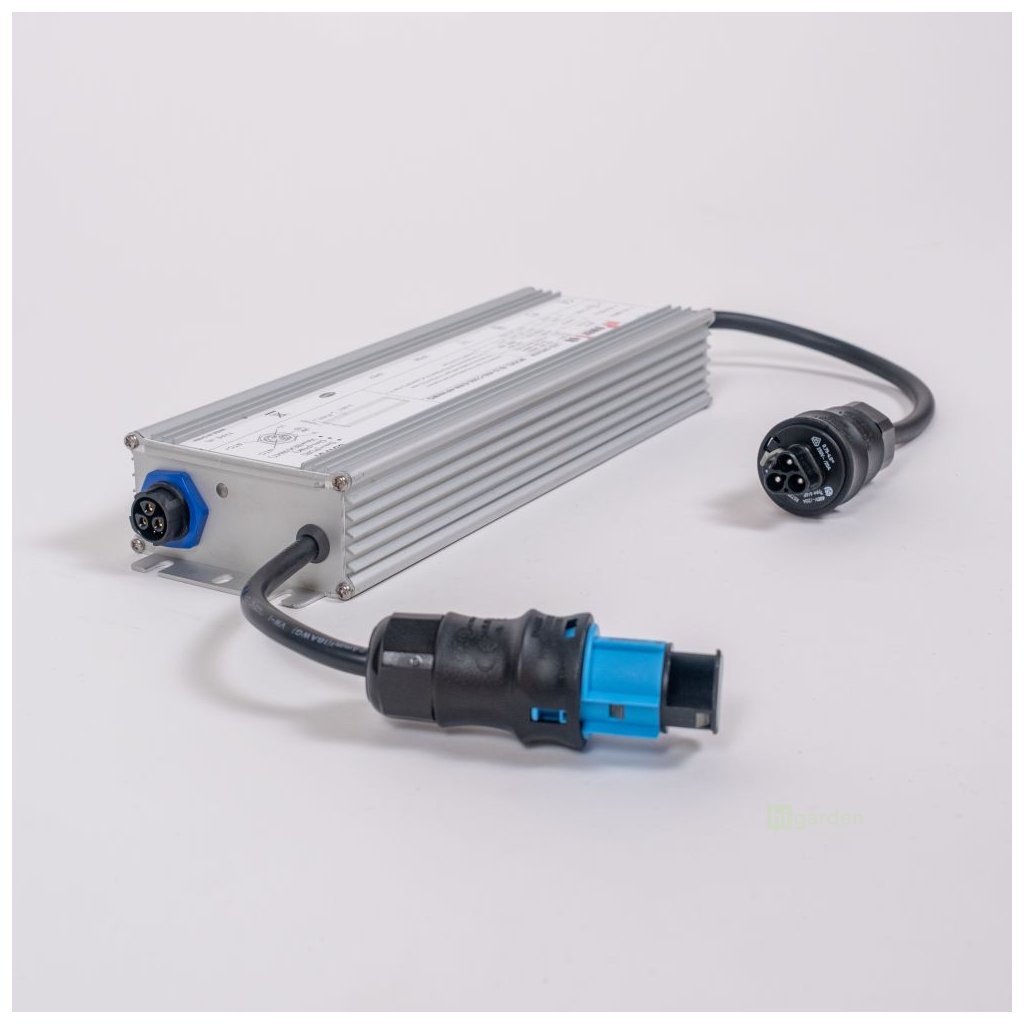

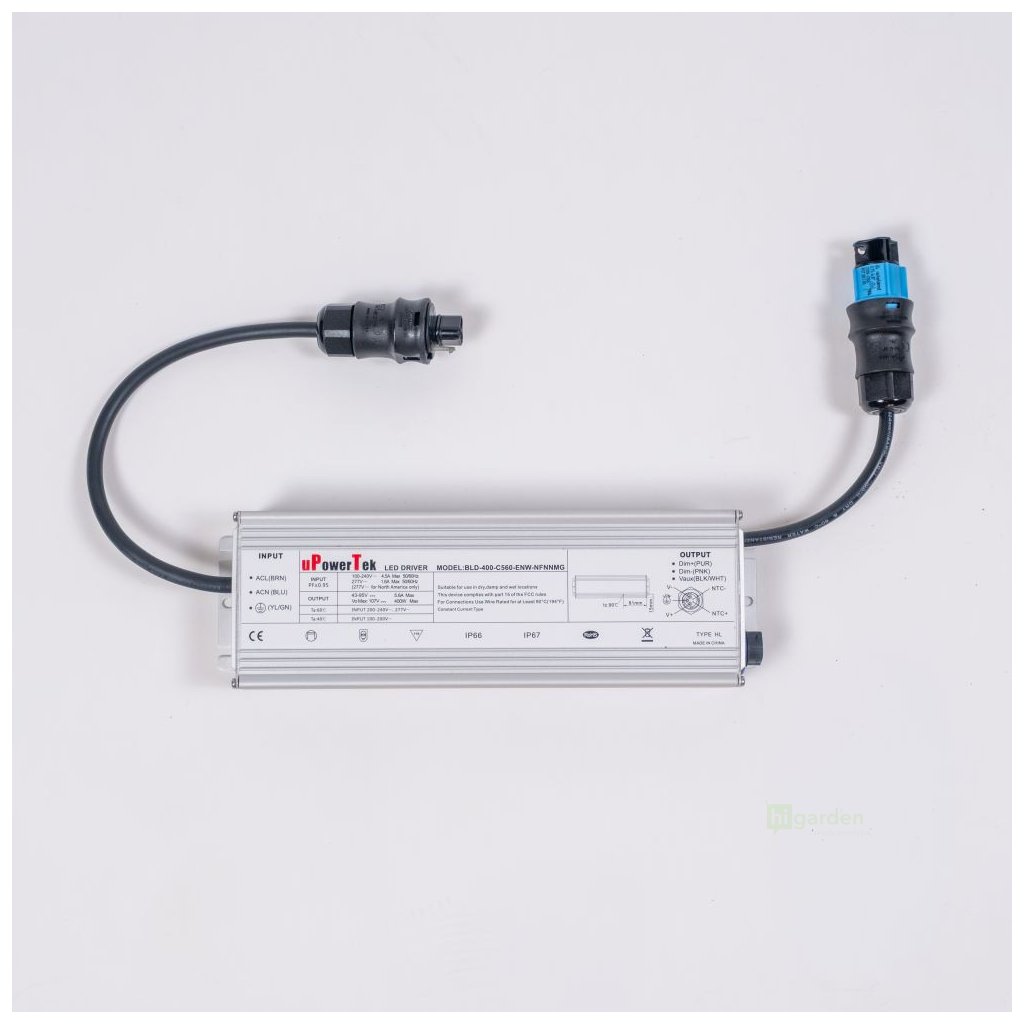

SANlight Driver Set STIXX 3/6, 240 W ist ein Smart Driver für die Serien STIXX 3-80 und STIXX 6-150. Im Vergleich zur ursprünglichen 200-W-Version bietet er einen zusätzlichen Anschluss für die Serie 3-80: Er versorgt drei Leuchten STIXX 3-80 mit voller Leistung. Mit STIXX 6-150 versorgt er eine Leuchte.

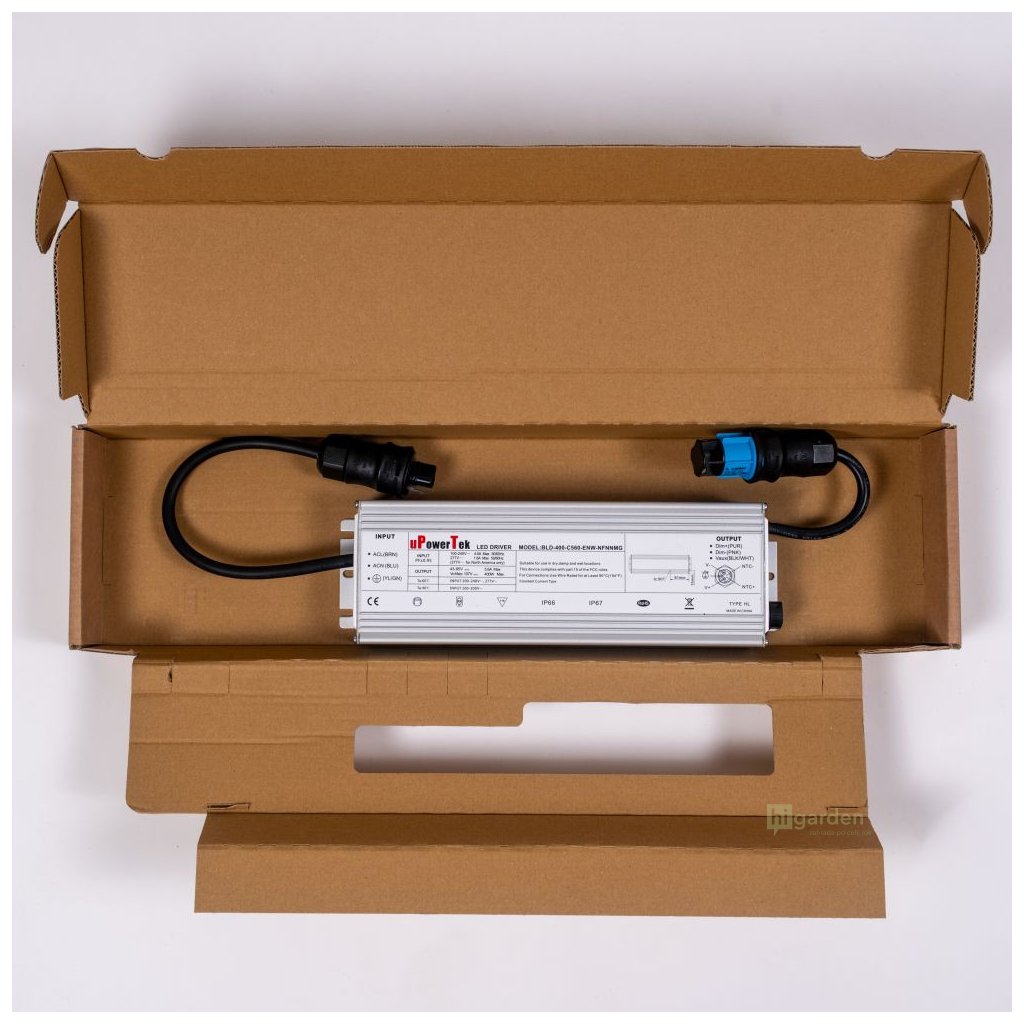

Der Driver wird separat geliefert, ohne Leuchten und Kabel. Für den Betrieb ergänzen Sie Leuchten STIXX 3-80 (gegebenenfalls STIXX 6-150); eine Leuchte allein leuchtet ohne Driver nicht.

Netzkabel zum Anschluss des Drivers

Für den Anschluss des Drivers an das Stromnetz benötigen Sie ein separates SANlight-Netzkabel, das nicht im Lieferumfang enthalten ist. Sie können zwischen zwei kompatiblen Varianten wählen:

• SANlight-Netzkabel für Q-Series Gen2 – Variante mit geradem Stecker.
• Angled SANlight-Netzkabel für EVO/Q-Series – Variante mit Winkelstecker.

Beide Kabel dienen der Stromversorgung dieses Drivers aus dem Stromnetz. Kabel und Verteiler zum Verbinden des Drivers mit den STIXX-Leuchten werden je nach Aufbau separat ausgewählt.

Technische Daten

• Typ: Netzteil-Driver (Smart Driver) für die STIXX-Serie
• Maximale Ausgangsleistung: 240 W
• Geeignet für: Leuchten STIXX 3-80 oder STIXX 6-150 (immer nur eine Serie)
• Bei voller Leistung (offizielle SANlight-Tabelle): drei Leuchten 3-80 (210 W) / eine 6-150 (141 W)
• Nennleistungsaufnahme einer Leuchte: 70 (3-80) oder 141 (6-150) W
• Max. Ausgangsstrom: 4,2 A
• Typ. Ausgangsspannung: 57 V DC
• Abmessungen (L × B × H): 281 × 90 × 41,5 mm
• Gewicht: 1,9 kg
• Eingangsspannung: 120–240/277 V AC, 50/60 Hz
• Dimmung: blauer Anschluss am Driver (M-Dimmer, Bluetooth Dimmer oder 0–10 V)
• Ungenutzte DC-Anschlüsse: Terminierungsstopfen (obligatorisch)
• Wasserfestigkeit: M19-Anschluss an der Leuchte IP68; der Netzstecker des Drivers ist nicht wasserfest

Kompatibilität

Kompatibel:

• Leuchten SANlight STIXX 3-80 (bei voller Leistung drei Leuchten) oder STIXX 6-150 (bei voller Leistung eine Leuchte) – immer nur eine Serie
• Undercanopy STIXX 3-80 und Undercanopy STIXX 6-150 – Unterdecken-Versionen derselben Serien
• SANlight-Terminierungsstopfen (AI5010) für ungenutzte DC-Anschlüsse des Drivers
• SANlight-Dimmer M-Dimmer und Bluetooth Dimmer, gegebenenfalls 0–10-V-Signal (blauer Anschluss am Driver)
• Verlängerungskabel und M19-Verteiler (5 PIN) aus dem STIXX-Zubehör zum Verbinden mehrerer Leuchten

Nicht kompatibel:

• Mischbetrieb von STIXX 3-80 und STIXX 6-150 an einem Driver – identische Leuchten erforderlich
• Ostatní STIXX-Serien (2-60, 4-100 und 5-120) – der Driver ist nur für die Serie 3/6 vorgesehen
• STIXX 50 – geschlossenes System mit eigener Stromversorgung und anderer Verkabelung
• Leuchten EVO und FLEX II – anderer Anschluss und andere Stromversorgung

Wann die 240-W-Version passt

Diese Version ist sinnvoll, wenn Sie einen Aufbau aus drei Leuchten STIXX 3-80 zusammenstellen – genau diese Anzahl versorgt sie laut offizieller SANlight-Tabelle mit voller Leistung. Für eine Leuchte 6-150 ist der 240-W-Driver ebenfalls geeignet, auch wenn Sie seine Leistung dabei nicht vollständig nutzen. Wenn Sie vier Leuchten 3-80 benötigen, ist der 610-W-Driver die passende Wahl; für zwei Leuchten 6-150 greifen Sie zur 320-W-Version.

Terminierungsstopfen und Dimmung

Ungenutzte DC-Anschlüsse des Drivers müssen mit einem Terminierungsstopfen versehen werden – andernfalls drohen Schäden am System. Betrachten Sie ihn daher als obligatorischen Bestandteil jedes Aufbaus. Die Dimmung erfolgt direkt am Driver: An seinen blauen Anschluss schließen Sie den magnetischen M-Dimmer oder Bluetooth Dimmer von SANlight beziehungsweise ein Steuersignal 0–10 V an. Dadurch werden alle Leuchten gemeinsam gedimmt.

Wasserfestigkeit und Installation

Wasserfest ist nur der M19-Anschluss an der Leuchte (IP68); halten Sie den Netzstecker des Drivers trocken. Bei der Verwendung mehrerer Driver müssen Sie zwischen ihnen einen Mindestabstand von 10 mm einhalten und sie nicht übereinanderstellen.

Häufige Fragen

Wie viele Leuchten versorgt der 240-W-Driver?

Bei voller Nennleistung versorgt er drei Leuchten STIXX 3-80 (3 × 70 W = 210 W) oder eine Leuchte STIXX 6-150 (141 W) – diese Angaben stammen aus der offiziellen SANlight-Tabelle. Die Serien werden nicht kombiniert; Sie wählen eine davon. Mehr Leuchten können Sie auf Kosten der vollen Leistung anschließen.

Kann ich an diesen 3/6-Driver gleichzeitig 3-80 und 6-150 anschließen?

Nicht gleichzeitig. Die Bezeichnung 3/6 bedeutet, dass der Driver die Serie STIXX 3-80 oder die Serie STIXX 6-150 versorgen kann – Sie wählen eine Serie und bleiben bei dieser. Wenn Sie beide Serien mischen, benötigen Sie für jede einen separaten Driver. Wie viele Leuchten er versorgt, unterscheidet sich bei 3-80 und 6-150 aufgrund ihrer Leistungsaufnahme.

Wofür ist der Terminierungsstopfen gedacht und muss ich ihn verwenden?

Ja, er ist obligatorisch. Der Driver verfügt über mehr DC-Anschlüsse, als Sie gewöhnlich Leuchten anschließen, und jeder ungenutzte Anschluss muss mit einem Terminierungsstopfen (AI5010) verschlossen werden. Andernfalls drohen Schäden am System. Es handelt sich um ein günstiges, aber unverzichtbares Teil – der Hersteller liefert den Stopfen weder zusammen mit den Leuchten noch mit dem Driver; er muss separat erworben werden.
