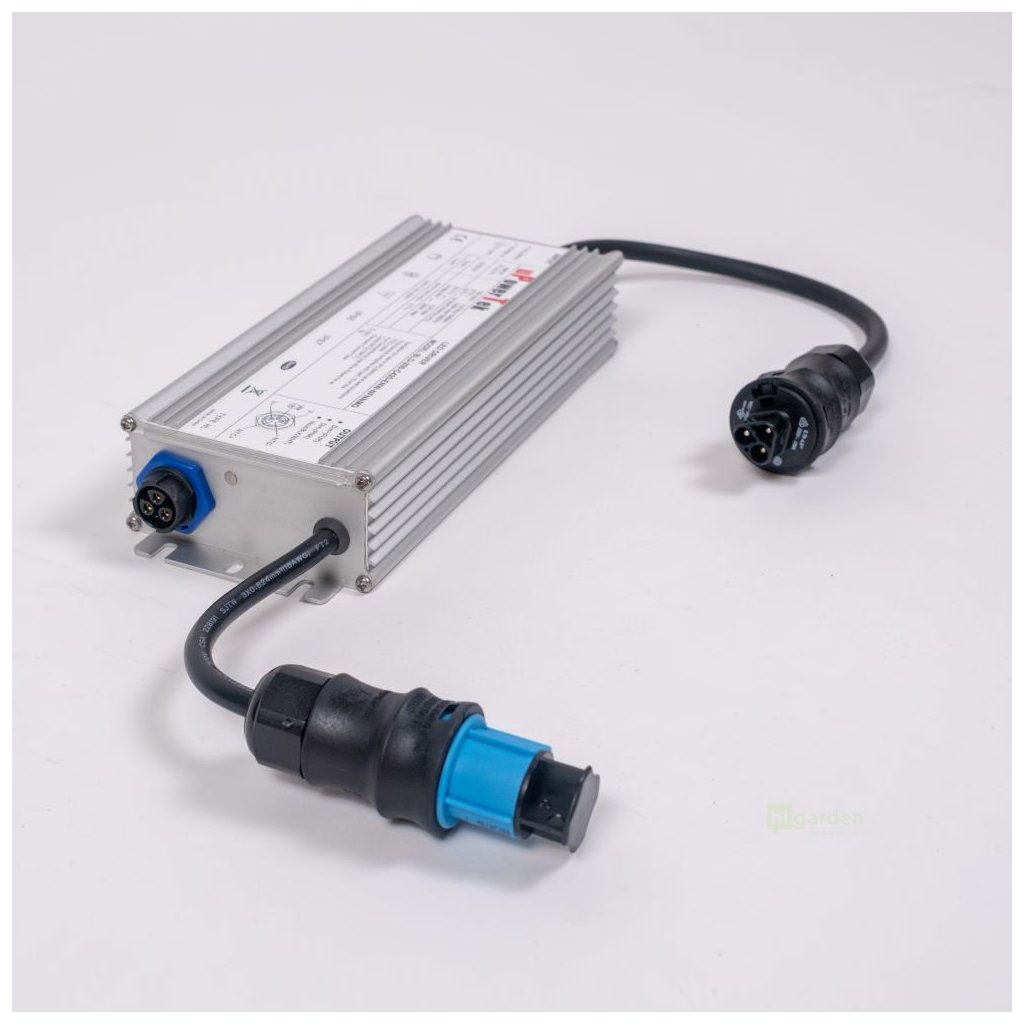

SANlight Driver Set STIXX 4, 215W (AI5103)

Produktdetailbeschreibung

Eingangsnetzteil der STIXX 4-100-Serie

SANlight Driver Set STIXX 4, 215 W ist der kleinste Smart Driver für die linearen Leuchten STIXX 4-100. Bei voller Leistung versorgt er zwei Leuchten und eignet sich daher für ein kleineres Zelt oder überall dort, wo ein Paar STIXX 4-100-Leuchten ausreicht. Der Driver ist ausschließlich für die STIXX 4-Serie vorgesehen.

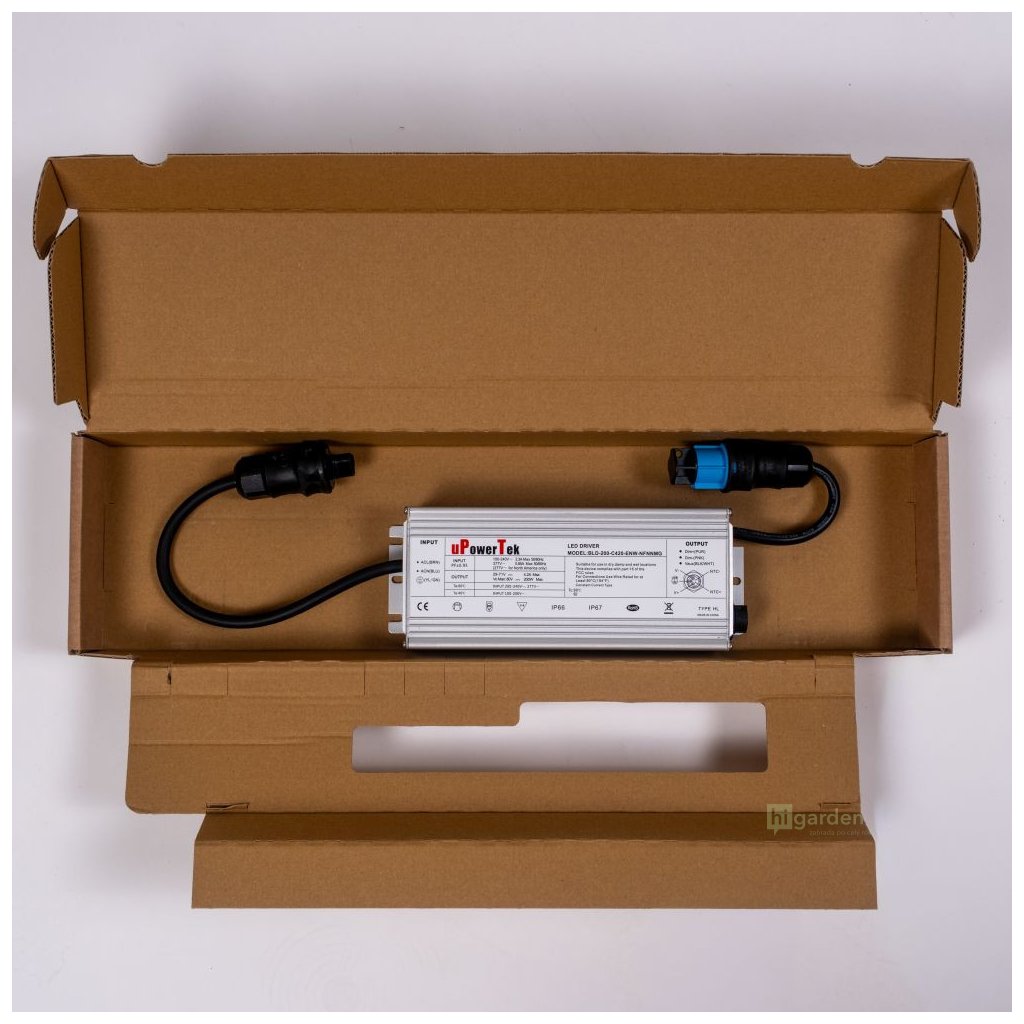

Er wird separat, ohne Leuchten und Kabel, verkauft. Die Leuchte STIXX 4-100 ist lediglich eine LED-Leuchte ohne Stromversorgung und leuchtet ohne Driver nicht.

Netzkabel zum Anschluss des Drivers

Für den Anschluss des Drivers an das Stromnetz wird ein separates SANlight-Netzkabel benötigt, das nicht im Lieferumfang enthalten ist. Sie können zwischen zwei kompatiblen Varianten wählen:

• SANlight-Netzkabel für Q-Series Gen2 – Variante mit geradem Stecker.
• Angled SANlight-Netzkabel für EVO/Q-Series – Variante mit Winkelstecker.

Beide Kabel dienen der Stromversorgung dieses Drivers aus dem Stromnetz. Kabel und Verteiler zum Verbinden des Drivers mit den STIXX-Leuchten werden je nach Aufbau separat ausgewählt.

Technische Daten

• Typ: Stromversorgungs-Driver (Smart Driver) für die STIXX-Serie
• Maximale Ausgangsleistung: 215 W
• Geeignet für: STIXX 4-100-Leuchten (nur dieselbe Serie)
• Bei voller Leistung (offizielle SANlight-Tabelle): zwei Leuchten (2 × 94 W = 188 W)
• Nennleistungsaufnahme einer Leuchte: 94 W
• Max. Ausgangsstrom: 2,8 A
• Typ. Ausgangsspannung: 76 V DC
• Abmessungen (L × B × H): 281 × 90 × 41,5 mm
• Gewicht: 1,9 kg
• Eingangsspannung: 120-240/277 V AC, 50/60 Hz
• Dimmung: blauer Anschluss am Driver (M-Dimmer, Bluetooth Dimmer oder 0-10 V)
• Nicht verwendete DC-Anschlüsse: Abschlusskappe (erforderlich)
• Wasserbeständigkeit: M19-Anschluss an der Leuchte IP68; der Netzstecker des Drivers ist nicht wasserbeständig

Kompatibilität

Kompatibel:

• SANlight-Leuchten STIXX 4-100 und Undercanopy STIXX 4-100 – bei voller Leistung zwei Leuchten
• SANlight-Abschlusskappe (AI5010) für nicht verwendete DC-Anschlüsse des Drivers
• SANlight-Dimmer M-Dimmer und Bluetooth Dimmer, alternativ 0-10 V-Signal (blauer Anschluss am Driver)
• Verlängerungskabel und M19-Verteiler (5 PIN) aus dem STIXX-Zubehör zum Verbinden mehrerer Leuchten

Nicht kompatibel:

• andere STIXX-Serien (2-60, 3-80, 5-120 und 6-150) – der Driver ist ausschließlich für seine eigene Serie vorgesehen
• Mischen verschiedener STIXX-Modelle an einem Driver – identische Leuchten erforderlich
• STIXX 50 – geschlossenes System mit eigener Stromversorgung und anderer Verkabelung
• EVO- und FLEX-II-Leuchten – anderer Anschluss und andere Stromversorgung

Zwei Leuchten für ein kleineres Zelt

Der 215-W-Driver versorgt laut offizieller SANlight-Tabelle zwei STIXX 4-100-Leuchten bei voller Leistung. Wenn Sie drei Leuchten anschließen möchten, ist die 400-W-Version die nächsthöhere Wahl; für fünf Leuchten bei voller Leistung benötigen Sie einen Driver mit bis zu 910 W. Es lohnt sich, direkt ein stärkeres Netzteil zu kaufen, wenn Sie eine Erweiterung des Aufbaus planen – der Driver kann nachträglich nicht verstärkt werden, sondern muss komplett ausgetauscht werden.

Helligkeitsregelung und nicht verwendete Anschlüsse

Die Regelung erfolgt zentral über den Driver: Der blaue Anschluss nimmt den magnetischen M-Dimmer, den SANlight Bluetooth Dimmer sowie ein 0-10 V-Signal auf und steuert die Helligkeit aller angeschlossenen Leuchten. Freie DC-Anschlüsse dürfen dabei nicht offen bleiben – jeder Anschluss wird mit einer Abschlusskappe versehen, die der Hersteller zum Schutz des Systems vorschreibt.

Wasserbeständigkeit und Installation

Wasserbeständig ist nur der M19-Anschluss an der Leuchte (IP68); halten Sie den Netzstecker des Drivers trocken. Bei der Verwendung mehrerer Driver halten Sie zwischen ihnen einen Mindestabstand von 10 mm ein und stellen Sie sie nicht übereinander.

Häufige Fragen

Wie viele STIXX 4-100-Leuchten kann dieser Driver versorgen?

Bei voller Nennleistung versorgt er zwei STIXX 4-100-Leuchten (2 × 94 W = 188 W) – diese Anzahl gibt die offizielle SANlight-Tabelle an. Eine dritte Leuchte kann angeschlossen werden, die Leistung verteilt sich dann jedoch auf alle Leuchten und sie leuchten mit reduzierter Leistung. Für maximale Lichtleistung bleiben Sie bei zwei Leuchten.

Müssen alle Leuchten am Driver gleich sein?

Ja, das müssen sie. An einen gemeinsamen Driver gehören ausschließlich identische Leuchten einer Serie – STIXX 4-100 also nur zusammen mit einer weiteren STIXX 4-100. Zwei verschiedene STIXX-Modelle dürfen Sie nicht an ein gemeinsames Netzteil anschließen, da jede Serie eine andere Leistungsaufnahme hat. Wenn Sie um ein anderes Modell erweitern, kaufen Sie dafür einen eigenen Driver; identische Leuchten verbinden Sie mit Verlängerungskabeln und M19-Verteilern.

Benötige ich eine Abschlusskappe für den Driver?

Ja. Der Driver bietet mehr DC-Anschlüsse, als Sie normalerweise belegen, und freie Anschlüsse werden mit einer Abschlusskappe (AI5010) verschlossen. Ohne diese kann das System beschädigt werden, daher ist sie als notwendiger Bestandteil des Aufbaus anzusehen. Sie wird separat und nicht zusammen mit dem Driver oder den Leuchten geliefert.
