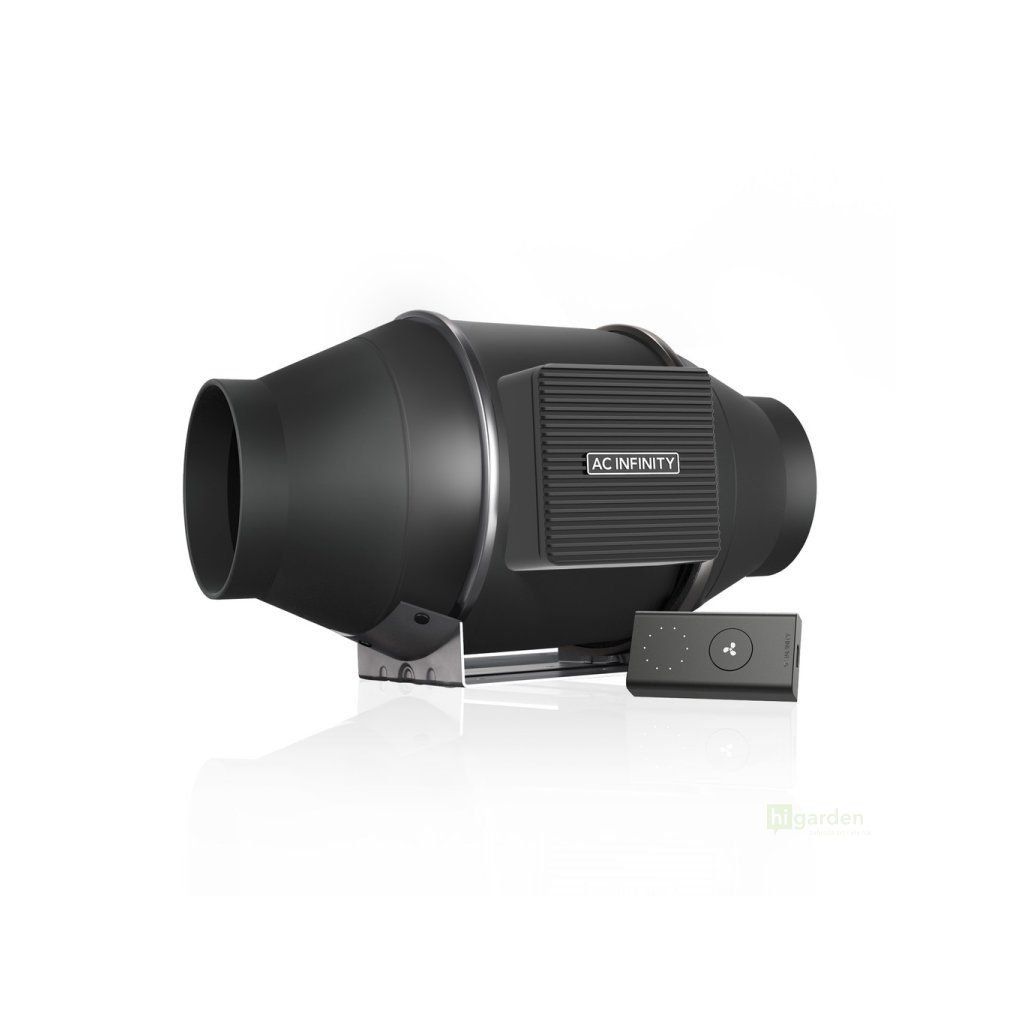

AC Infinity CLOUDLINE PRO S4, leises Rohrventilatorsystem mit Drehzahlregler, 100mm
Artikelnummer: AI-CLS4



Verwandte Produkte
Produktdetailbeschreibung
Stärkerer Luftstrom für 100 mm Rohrleitungen
AC Infinity CLOUDLINE PRO S4 ist ein Rohrventilator mit einem Durchmesser von 100 mm und einem Luftdurchsatz von 348 m³/h – bei gleichem Durchmesser leistungsstärker und zugleich leiser (28 dBA) als das preisgünstigere Modell A4 (280 m³/h, 29 dBA). Der Unterschied liegt in der Leistung und der Lautstärke, nicht in der Art der Steuerung.
Steuerung
Der Ventilator ist über ein 3,05 m langes Kabel mit dem mitgelieferten 10-stufigen Drehzahlregler verbunden und funktioniert damit eigenständig, ohne App. Das Steuerkabel ist Teil der UIS™-Plattform – statt des Reglers kann es direkt an den UIS-Anschluss eines Smart Controllers angeschlossen werden (Controller 69 Pro oder AI+, separat erhältlich), der dann die Drehzahl anhand von Temperatur, Luftfeuchtigkeit und VPD regelt und eine App-Steuerung ermöglicht. CLOUDLINE ist UIS-nativ und benötigt keinen Adapter.
Motor und Robustheit
Der per PWM gesteuerte EC-Motor läuft auch bei niedrigen Drehzahlen gleichmäßig. Die Konstruktion mit gemischter Strömung und Statorleitschaufel bietet einen statischen Druck von 223 Pa, der hilft, den Widerstand von Filter und längeren Rohrleitungen zu überwinden. Die doppelten Kugellager haben eine Lebensdauer von 67.000 Stunden. Die Montage ist horizontal und vertikal möglich, das Motorgehäuse lässt sich zur Reinigung abnehmen und die Schutzart IP44 schützt vor Staub und Wasser.
Lieferumfang
- 1× Rohrventilator CLOUDLINE PRO S4
- 1× Drehzahlregler
- 2× Schlauchschelle
- 2× Aufhängeriemen
- 1× UIS-Kabel, Stecker–Stecker, 3,05 m
- 6× Kabelhalter
- 1× selbstklebende Unterlage für Kabelbinder
- 4× Klettverschluss
- 4× Dübel
- 4× Schraube zur Montage des Ventilators
- 1× Satz Holzschrauben zur Wandmontage des Reglers
- 2× Schraube für die Reglerplatine
Ein Aktivkohlefilter ist nicht im Lieferumfang enthalten.
Technische Daten
| Parameter | Wert |
|---|---|
| Anschlussdurchmesser | Ø 100 mm |
| Luftdurchsatz | 348 m³/h |
| Lautstärke | 28 dBA |
| Statischer Druck | 223 Pa |
| Max. Drehzahl | 2.800 U/min |
| Motor | Per PWM gesteuerter EC-Motor, Konstruktion mit gemischter Strömung |
| Drehzahlstufen | 10, mit Ein-/Ausschalter |
| Leistungsaufnahme | durchschnittlich 21 W, max. 28 W |
| Strom | 0,4 A |
| Spannung | 100–240 V AC |
| Schutzart | IP-44 |
| Lager | doppelte Kugellager |
| Montage | horizontal oder vertikal |
| Abmessungen des Ventilators | 188 × 303 × 176 mm |
| Abmessungen des Reglers | 69 × 35 × 14 mm |
| Kabel | zum Regler 3,05 m, Stromkabel 2,44 m |
Lüftungssystem 100 mm
- AC Infinity DCF4 Aktivkohlefilter (100 mm) – max. Luftdurchsatz 357 m³/h, gleicher Durchmesser.
- Flexibler vierlagiger Lüftungsschlauch 100 mm.
- Schalldämpfer (Silencer) 100 mm.
- Vorfilter für Aktivkohlefilter 100 mm (2 Stk.).
- Controller 69 Pro – zur Steuerung anhand des VPD und Bedienung per App.
Häufige Fragen
Worin unterscheidet sich S4 von CLOUDLINE A4?
Beide haben einen Durchmesser von 100 mm und denselben Typ des mitgelieferten Kabelreglers. S4 hat ein längeres Kabel zum Regler (3,05 m gegenüber 1,83 m bei A4) und einen höheren Luftdurchsatz bei geringerer Lautstärke (348 m³/h und 28 dBA bei S4, 280 m³/h und 29 dBA bei A4).
Reicht S4 für ein kleines Zelt mit Aktivkohlefilter?
Ein Filter im System erhöht den erforderlichen Luftdurchsatz als Richtwert um 60 % (Kohlewiderstand) – deshalb wird der Ventilator mit einer Reserve gewählt. S4 hat eine höhere Leistung (348 m³/h) als A4 (280 m³/h), sodass er nach Berücksichtigung von Filter, Rohrleitung und einer Reserve von +25 % ein etwas größeres Volumen als A4 bei gleicher Reserve abdeckt. Die genaue Zahl für Ihr Zelt berechnen Sie anhand der Formel: Volumen in m³ × 60, plus Widerstand des Zubehörs, plus 25 % Reserve.
Lässt sich S4 per App steuern?
Der mitgelieferte Kabelregler unterstützt keine App – damit läuft S4 eigenständig auf 10 Stufen. Für die App-Steuerung schließen Sie statt des Reglers das Steuerkabel an den UIS-Anschluss eines Smart Controllers (69 Pro oder AI+) an, der dann die Drehzahl anhand des VPD regelt.
